博納斯威閥門集團:技術創新 提升產品競爭力
2013年勇奪二個標 2015年初即將交付使用

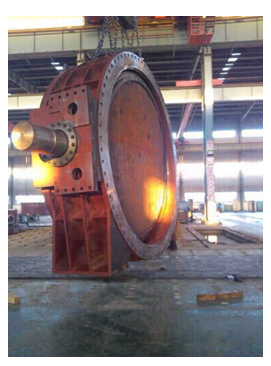

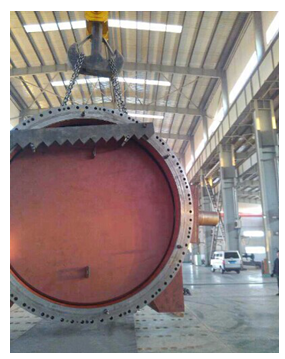

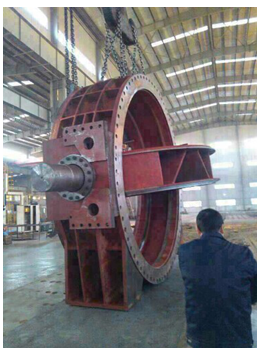

近日，據博納斯威消息稱，歷時一年多，在2013年底勇奪二標的水電站水輪機進水液動蝶現已制造完成，即將在春節來臨之際交付使用。
該蝶閥是在2013年12月9日時，博納斯威閥門集團在臨滄市羅閘河二級水電站投標會中，驚艷亮相，勇闖奪標；而緊接著在三天后，即12月12日，在新疆開都河小山口三級水電站水電球閥項目招標中，該蝶閥再次憑借其實力中標。
在接連兩次的大型投標會上，此水電站水輪機進水液動蝶閥連傳捷報。該蝶閥通過市場檢驗及比較，證明其特別適用于作為水電站管線系統中截斷或接通介質的流體開關。當一根輸水總管向幾臺機組供水，而且當其中一臺蝶閥或機組需要檢修時，可用以截斷水流，達到不影響其它機組的正常運行且不必排空引水管的要求，使機組的利用率大大提高。
相較于其他類似的蝶閥，該水電站水輪機進水液動蝶閥有著不可取代的優點：
1）采用了大偏心結構結構，充分利用進水閥的水力自關閉特性，保證任意工況時的關閥可靠性；
2）蓄能器的流體能驅動進水閥的直缸搖擺接力器開啟或關閉進水閥，開閥或關閥的全過程可控；
3）采用PLC控制，線路簡單，可靠性高，通訊接口齊全，按照預先設定的程序開閥或關閥，簡便的實現水輪機發電機組與進水閥的聯鎖程序控制及微機集中控制；
4）雙密封結構對閥門的金屬密封采用了活動閥座在輔助壓力的作用下能夠沿管路軸向移動，避免開啟關閉時密封副損壞。
特別是常規蝶閥密封形式都采用單一的密封（軟密封或硬密封），當密封圈或軸端密封出現問題后，進行維修更換時，需關閉上游的其它閥門以截斷上游的介質并排空引水管中的介質，才能對閥門密封件進行更換維修。而水電站水輪機進水液動蝶閥采用雙層閥板結構，上游側采用硬密封形式，下游側采用軟密封形式，當下游側軟密封圈或軸密封損壞后，上游側硬密封投入使用，可直接截斷上游的介質，就能對閥門下游側軟密封圈或軸密封進行更換維修。
據介紹，水電站水輪機進水液動蝶閥整機設備包括：液動蝶閥、上、下游連接管、進水管伸縮器、高速進排氣閥、旁通管路及旁通電動球閥、檢修蝶閥、旁通伸縮器、水系統、液壓站（液壓動力系統）、電氣控制柜等主要附件。將液壓站（液壓動力系統）、電氣控制柜除外其余重量約：80噸。整機設備體積：長4600mm，寬：5670mm，高：4900mm。并且該產品在結構設計上已申請了3個專利，現正在審批過程中。
該蝶閥主要安裝在水輪機發電機組的蝸殼進口漸變段前的壓力鋼管上，作為水輪機發電機組的進水閥是水電站管線系統中截斷或接通介質的理想設備。該閥能實現就地控制、遠方控制及聯動控制，可滿足“無人值班、少人值守”的要求。
其科研含量價值高，并且在其使用中，最凸顯的優點分別是：
1)當水輪機機組和調速系統發生事故且導葉不能關閉時，機組轉速升高到整定值情況下，動水緊急關閉閥門截斷水流，以防止水輪機機組發生飛逸，防止事故擴大確保機組安全。
2)機組停機備用時，關閉閥門，截斷水流，防止水輪導葉長期漏水，既減少水能損失，又可防止在導葉端面和立面處產生間隙氣蝕，同時防止機組蠕動
3)機組停機檢修時，靜水關閉閥門，截斷水流，便于發電機組檢修。
4)本閥還適用于高位布置在壓力鋼管的始端，用作壓力鋼管保護閥，在壓力鋼管發生爆裂等情況時緊急關閉截斷水流，防止事故擴大，確保安全。
